Warum ein Ausdehnungsgefäß?

Ein suboptimaler Druckaufbau in einer Anlage hat negative Folgen für die Leistung und Lebensdauer des gesamten Systems. Es ist daher unerlässlich, in ein hochwertiges Druckhaltesystem zu investieren, das auf die Bedürfnisse Ihrer Heizung oder Kühlung zugeschnitten ist, um einen optimalen Druck in der Anlage zu gewährleisten.

Ein optimaler Systemdruck sorgt dafür, dass die Systemkomponenten optimal funktionieren, und gewährleistet eine störungsfreie, kosteneffektive Leistung.

Geschlossene Ausdehnungsgefäße sind in erster Linie ein Sicherheitsmerkmal für Systeme, in denen Wasser als Wärmeträger verwendet wird, um Energie zum Heizen und/oder Kühlen an einen Wohn- oder Nutzraum zu übertragen.

Zweitens trägt ein Ausdehnungsgefäß dazu bei, die Effizienz und Zuverlässigkeit einer Anlage zu verbessern, indem es den Systemkomponenten ermöglicht, optimal zu funktionieren und sie zu schützen.

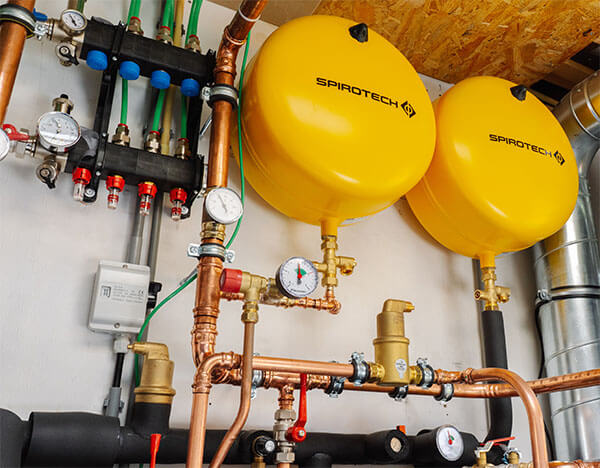

Spirotech Ausdehnungsgefäß mit Sackmembran
Verhindern Sie Korrosion (Rostbildung) in Ihrem Ausdehnungsgefäß und entscheiden Sie sich für Sicherheit mit einem Ausdehnungsgefäß mit Sackmembran!

Die Funktionsweise eines Ausdehnungsgefäßes

Ein Standard-Ausdehnungsgefäß besteht aus zwei Kammern, die durch eine Membran getrennt sind. Das Systemwasser befindet sich auf der einen Seite der Membran und das Gas mit einem einstellbaren Vordruck auf der anderen Seite. Ein Nachteil eines solchen Ausdehnungsgefäßes ist, dass das Systemwasser mit der Innenseite des Gefäßes in Kontakt kommt und daher Korrosion auftreten kann, die die Anlage beschädigen kann.

Bei Spirotech-Ausdehnungsgefäßen handelt es sich nicht um eine gewöhnliche Membran, sondern um eine Sackmembrane, die das Systemwasser vollständig umschließt. Dadurch wird verhindert, dass das Systemwasser mit der Stahlblechwand des Gefäßes in Berührung kommt, wodurch Korrosion verhindert wird.

Die Sackmembrane dient dazu, die Volumenänderung des Anlagenwassers bei Erwärmung aufzunehmen. Der Vordruck im Gasraum des Ausdehnungsgefäßes drückt das Systemwasser bei Abkühlung zurück in die Anlage.

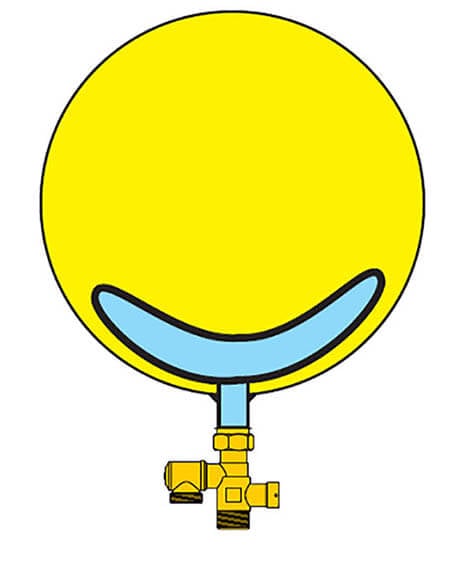

Ausdehnungsgefäß bei niedrigste Temperatur des Systemwassers

Niedrigste Temperatur des Systemwassers

Im Ausdehnungsgefäß befindet sich eine Wasservorlage. Minimaler Druck in der Luftkammer.

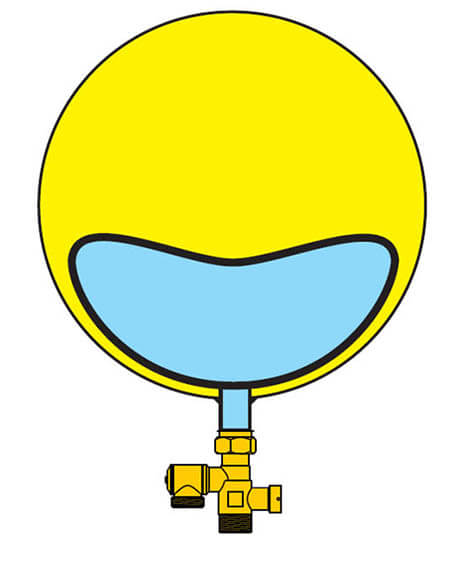

Die Sackmembrane im Ausdehnungsgefäß nimmt die Volumenänderung des Systemwassers auf

Die Temperatur des Wassers im System steigt an

Die Sackmembrane nimmt die Volumenänderung des Systemwassers auf.

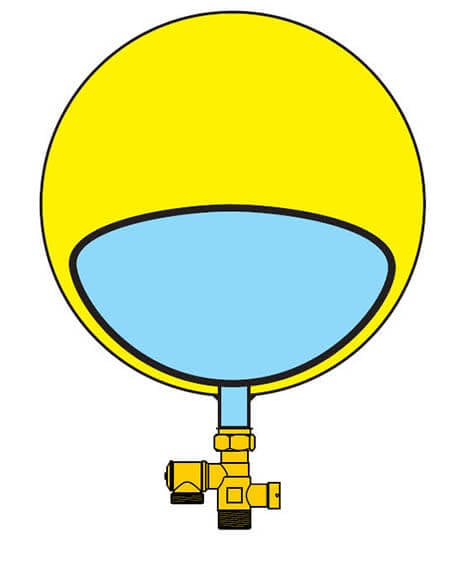

Der Faltenbalg im Ausdehnungsgefäß hat das gesamte Ausdehnungsvolumen aufgenommen

Höchste Temperatur des Systemwassers

Der Faltenbalg hat das gesamte Ausdehnungsvolumen aufgenommen. Maximaler Druck in der Luftkammer.

Eine passende Lösung für jede Installation

Das SpiroExpand-Sortiment besteht aus Hunderten von (Expansions-)Gefäßen, Expansionsmaschinen und Zubehör. Von einfachen Anlagen bis hin zu komplexen Systemen gibt es passende SpiroExpand Lösungen für jeden Bedarf.

  • Volumina von 4L bis 10.000L (größer auf Anfrage möglich)
  • Maximaler Arbeitsdruck von 3 bis 25 bar
  • Spezielle Ausdehnungsgefäße für Solar- oder kältetechnische Anlagen
  • Gefäße für Sanitär- und Trinkwassersysteme (fließend und nicht fließend)
  • Spezielle Druckhalteanlagen für Kältetechnik aus Edelstahl
  • Automatische Nachspeiseeinrichtungen mit Wasserbehandlung oder für spezielle Medien

Unser Sortiment an Ausdehnungsgefäßen

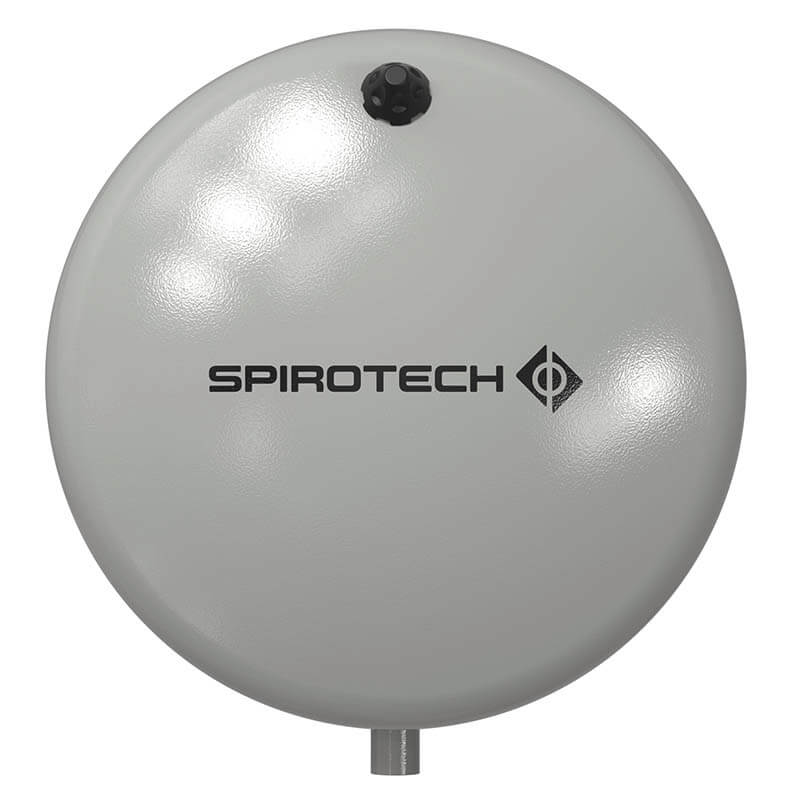

Ausdehnungsgefäße mit festem Vordruck

Ganz gleich, ob Sie sich auf ein Heizsystem verlassen, um Ihr Haus warm zu halten, oder auf ein Kühlsystem, um die Hitze im Sommer zu bekämpfen, Ausdehnungsgefäße mit festem Vordruck und einer Sackmembrane tragen zum störungsfreien Betrieb Ihres Systems bei.

Unsere EVN-Ausdehnungsgefäße mit einem Volumen von 4l bis 140l haben einen festen Vordruck, bei dem eine Sackmembran verwendet wird. Diese Membran sorgt dafür, dass das Systemwasser und die Innenwand des Ausdehnungsgefäßes nicht miteinander in Berührung kommen, wodurch Korrosion (Rostbildung) verhindert wird.

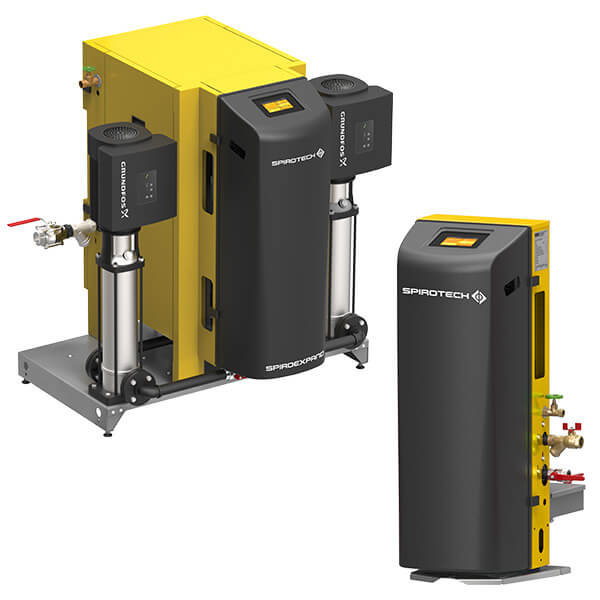

Spirotech SpiroExpand Drukchaltesystemen

Erweiterungssysteme

Bei größeren und komplexeren Heiz- oder Kühlsystemen mit großen Druckunterschieden ist es ratsam, die Druckhaltung über eine automatische pumpengesteuerte Druckhalteanlage zu regulieren. Der Vorteil ist eine automatische Überwachung des Systems und ein geringerer Platzbedarf. Da die Behälter einer Druckhalteanlage ohne Luftpolster arbeiten, benötigt man etwa ein Drittel der Größe eines Ausdehnungsgefäßes.

Das System ist so konzipiert, dass es den Druck im System unabhängig von Temperaturschwankungen konstant hält und so einen sicheren und effizienten Betrieb des Heiz- oder Kühlsystems gewährleistet.

Das Expansionssystem ist ein komplexeres System und bietet eine größere Genauigkeit bei der Regelung des Drucks im System. Dadurch ist das System ideal für größere und komplexere Heiz- oder Kühlsysteme geeignet.

Weitere Informationen über Erweiterungsmaschinen
