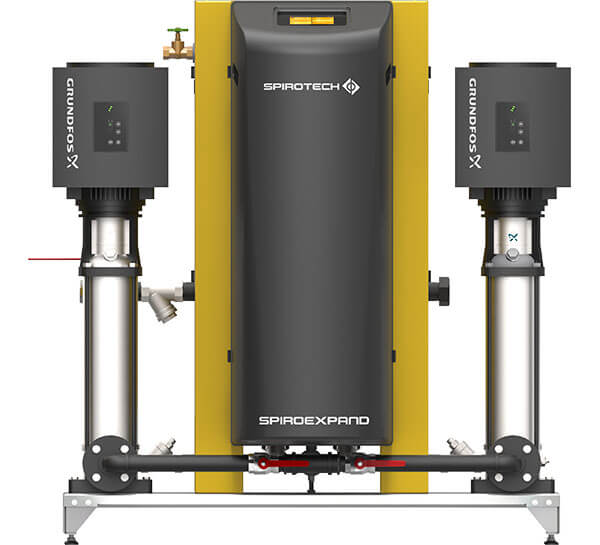

SpiroExpand TopControl Modular (ETCM)
Der SpiroExpand TopControl Modular ist ein Expansions- und Druckhalteautomat in Modulbauweise zur Kombination mit drucklosen EP-Expansionsgefäßen (Sicherheitsventil 0,5 bar) und ein nutzbarer oberer Arbeitsdruck bis 23,5 bar.
Die drei TopControl Modular Systeme, mit dem standardmäßig nach oben hin erweiterten Arbeitsdruckbereich, wird ein noch größerer Einsatzbereich erschlossen:
- Solo: Einzelpumpensystem, Pumpe und elektronisch gesteuerte Sicherheitsventil für 100 % des Ausdehnungsvolumenstromes ausgelegt.
- Duo: Doppelpumpensystem, Pumpen fördern parallel, dadurch kann ein größerer Kontraktion Volumenstrom erreicht werden. Das elektronisch gesteuerte Sicherheitsventil ist für diesen Volumenstrom ausgelegt.
- Maxi: Doppelpumpensystem, die Pumpen und elektronisch gesteuerte Sicherheitsventil sind für 100 % des Ausdehnungsvolumenstromes ausgelegt. Die zweite Pumpe ist als Ausfallsicherheit (fail-safe) vorgesehen.
Bei den Systemen Duo und Maxi gibt es auch die Möglichkeit für ein Doppelventilsystem (Twin), zwei elektronisch gesteuerte Sicherheitsventile sind für je 100 % des Ausdehnungsvolumenstroms ausgelegt.
SpiroExpand MultiControl Modular Systeme sind verfügbar mit einem nutzbaren oberen Arbeitsdruck bis 23,5 bar.
Zum Beispiel: der ETCM-M4.7-23.5-twin ist ein TopControl Modular mit einem Doppelpumpensystem (MAXI). Der maximale obere Arbeitsdruck liegt zwischen 4,7 und 23,5 bar und das System ist ausgestattet mit einem Doppelventilsystem (twin).
Vorteile des SpiroExpand TopControl Modular:
- Bereits in der Grundausstattung sind vier potentialfreie Meldekontakte (Störung, Warnung, Nachspeisung läuft, Gerätefunktion freigegeben) verfügbar!
- Bei der topcontrol-Gerätefamilie sind auch schon in der Grundausstattung zwei analoge Standardsignale (4-20 mA) „aktuelles Behälterniveau [%]“ und „aktueller Anlagendruck [bar]“ zur Anbindung an eine bauseits vorhandene Leittechnik immer enthalten.
- Durch die selbsttragende Konstruktion und die Einhausung wird eine geringst mögliche Schallübertragung gewährleistet.
- Durch die Verwendung von elektronisch drehzahlgesteuerten Druckhaltepumpen und elektrischen Überströmventilen ergibt sich ein riesiger Einsatzbereich der einzelnen Gerätetypen.
- Die Anschlüsse zur Einbindung in die Anlage (Expansionsleitung, Nachspeisung) sind beidseitig am Gerät vorgesehen.
Heizungsanlagen in Gebäuden - Planung von Warmwasser-Heizungsanlagen
TopControl Modular-Geräte sind bestimmt zur Aufnahme des Ausdehnungsvolumens und zur Druckkonstanthaltung in geschlossenen Warmwasserheizungs-, Klima und Kühlanlagen nach DIN EN 12828.
